Настройка audiocodes mp 114 fxo

Начальные данные: требуется настроить данное устройств в качестве шлюза в ТфОП транком по протоколу SIP (без регистрации на IP АТС).

Начальные данные: требуется настроить данное устройств в качестве шлюза в ТфОП транком по протоколу SIP (без регистрации на IP АТС). Исходящий вызов на шлюз, попадает на один из FXO портов устройства, затем абонент слышит второй ответ станции, т.е. линии ТфОП, теперь он может набирать номер в этой сети. Входящий вызов на шлюз из ТфОП: вызов с городской АТС приходит на порт устройства и сразу же направляется на IP АТС.

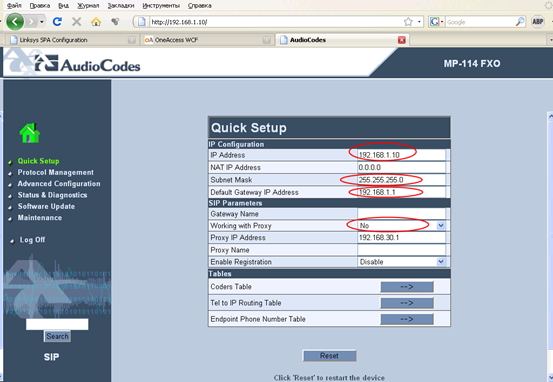

Сеть: 192.168.1.10(шлюз) 192.168.1.1-10.1.1.1(маршрутизатор) 10.1.1.3(IP АТС Cisco Call Manager) Вызовы : FXO(Caller ID 101 – все 4 Номера) IP АТС (78123222222, остальные номера 1000) Прошивка SIP. Подключаем устройство к сети, заходим на него, IP меняется в зависимости от прошивки/модели, есть в руководстве, логин и пароль Admin:Admin. Во вкладке Quick Setup меняем сетевые настройки на свои.

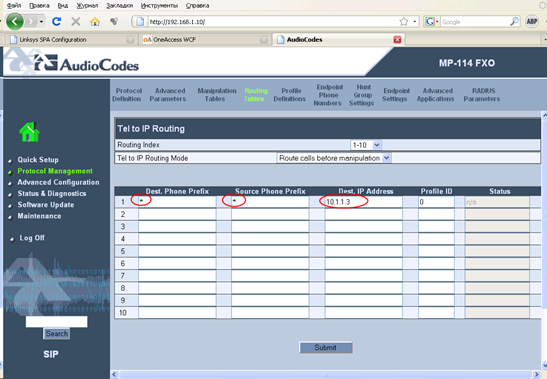

Двлее Protocol management –> Routing tables-> Tel to IP. Отправлять все на нашу IP АТС.

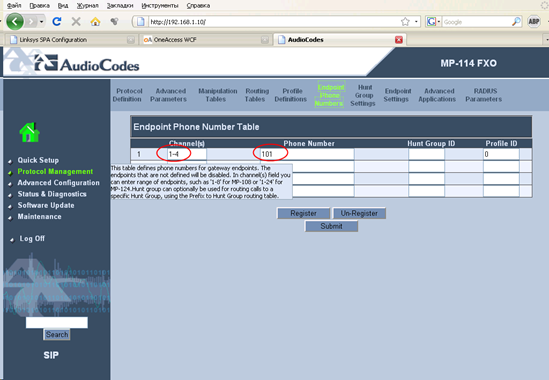

Далее Protocol management > Endpoint phone numbers > все 4 линии FXO имеют 1 номер, соответственно, при звонке с IP АТС на номер 101, звонок будет попадать на незанятую линию, далее абонент услышит ответ станции на этой линии и может набирать желаемый номер.

Теперь настрим пересылать все входящие вызов из ТфОП на нашу IP АТС: Вкладка: Endpoint settings->Automatic Dialing Прописываем нужные номера и выставляем Enable.

Все, теперь, при вызове с ТфОП номер пробрасывается на IP АТC, в обратную сторону, после набора на IP АТС префикса направления на шлюз, абонент услышит ответ линии FXO и сможет набрать номер. Если что проверяйте и выставляйте нужные аудио кодеки. По поводу шлюза: документация очень неплохая, число всевозможных настроек более чем достаточное во для многих случаев

Явно, что компания уделяет большое внимание совместимости с другими устройствами, на сайте есть примеры сопряжения с разными устройствами. Устройство оставило положительные впечатления

источник

Настройка Audiocodes MP-124

Все настройки выполнялись на Audiocodes MP-124 настройки делались на прошивке 6.20A .

Для того, что бы зайти на веб-интерфейс AudioCodes следует подключить компьютер к разъему Ethernet и на компьютере в сетевых подключениях изменить настройки сетевого карты.По умолчанию сетевой интерфейс MP-124 имеет адрес 10.1.10.10 , маска 255.255.0.0 , так что свои у себя выставляем статический IP адрес 10.1.10.1 маска подсети 255.255.0.0 .В браузере вводим 10.1.10.10 и попадаем на страничку ввода логина и пароля. По умолчанию логин/пароль Admin/Admin .

Первым делом следует поменять пароль администратора, присвоить статический IP и вашей подсети и обновить наше оборудование до последней версии.

1) В левой части кликаем в пункт “ full ”, и раскрываем древо Configuration – System – Management – Web User Accounts . В поле Current Password вводим пароль по умолчанию( Admin ), и ниже вводим пароль, который мы хотим установить.

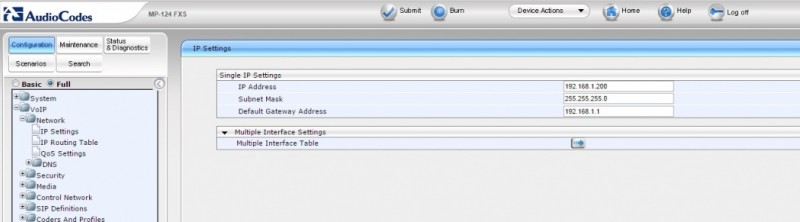

2) Теперь присвоим нашему оборудование статический IP из нашей подсети. Переходим в раздел VoIP-Network-IP Settings и заполняем поля как показано ниже.

Нажимаем Submit и ждем пока оборудование применит настройки.

Отключаем оборудование от нашего компьютера, подключаем к сети и заходим на веб-интерфейс по присвоенному ему IP. Как только вы попали на оборудование нажмите кнопку Burn !!Если этого не сделать, то после перезагрузки оборудование вернется к своим default настройкам.

3) Обновим прошивку. Актуальные прошивки вы можете найти тут и тут

Обращаем ваше внимание, что обновлять прошивку следует последовательно не перескакивая иначе в один момент оборудование может просто “ умереть ”. Так же при обновление прошивки советуем использовать браузер Explorer , так через некоторые другие браузера оборудование отказывается обновляться

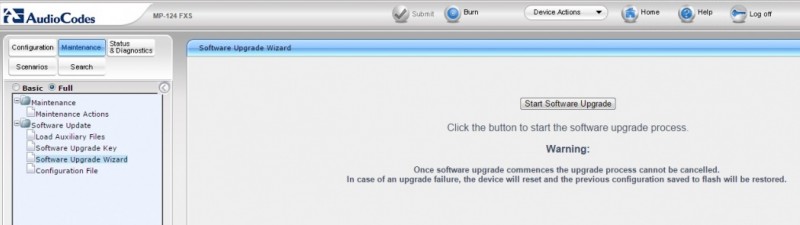

Переходим во вкладку Maintenance – Software Update Wizard и нажимаем Start Software Upgrade .

В открывшимся окне указываем пусть к CMP файлу и следуя указаниям обновляем прошивку.

Теперь приступим к непосредственной настройке.

У нас есть возможность настроить Audiocodes MP-118 как:

per endpoint – каждый порт шлюза отдельно регистрируется на АТС

per gateway – шлюз работает с АТС по IP без регистрации

4) Настраиваем шлюз как per end point . В левой части кликаем в пункт “full”, переходим во вкладку Configuration – VoIP – SIP Definitions – Proxy & Registration .

Здесь меняем и вносим следующие данные:

Enable Registration : Enable – включаем регистрацию

Registrar IP Address – вводим IP адрес вашей АТС

Subscription Mode/ Registration Mode: per endpoint – каждый порт шлюза отдельно регистрируется на АТС

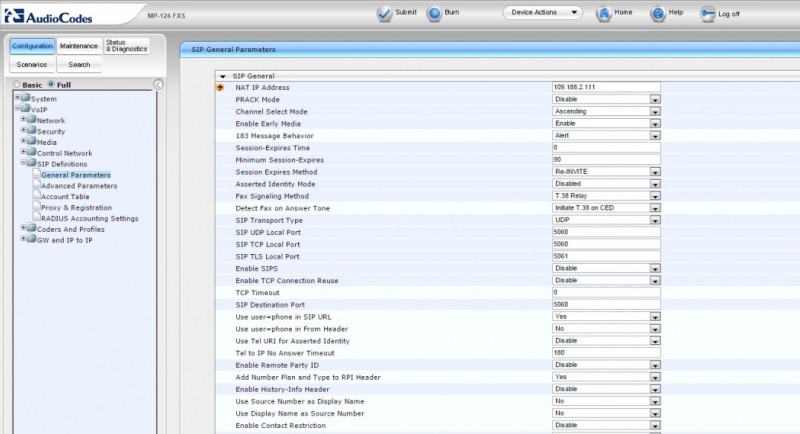

5) Переходим во вкладку Configuration – VoIP – SIP Definitions – General Parameters и если требуется меняем следующие параметры:

NAT IP Address – если ваше оборудование находиться за NAT то стоит указать свой внешний IP

Fax Signaling Method – выбрать метод передачи факса

SIP UDP Local Port – исходящий порт, с которого будет идти сигнализация

SIP Destination Port – порт вашей АТС

6) Переходим к настройке кодеков. VoIP – Coders and Profiles – Codes .Выбираем и выставляем приоритет кодеков, и нажимаем Submit

7) Теперь нужно завести группы для портов. Переходим VoIP – GW and IP to IP – Hunt Group Setting

Задаем ID Hunt Group, Channel mode — стратегия по которой будут выбираться линии, и в нашем случае Registration mode — per endpoint

В этом же разделе переходим во вкладку Endpoint Phone Number и назначаем на Hunt группу номера.

8) Настраиваем маршрутизация для вызовов из IP на аналоговые порты и обратно. VoIP GW and IP to IP – Routing – Tel o IP Routing/IP to Trunk Group Routing

В нашем примере мы указали более менее простую маршрутизацию, все исходящие вызовы у нас маршрутизируются на нашу АТС( 192.168.0.10 ), а все входящие уходят на Hunt Group 1 ( в ней находятся все наши порты).

Маршрутизацию можно сделать намного сложнее, и номера с определенных номеров отправлять на разные АТС , а входящие вызовы распределять согласной какой-то логике, но тут все зависит от ваших потребностей.

9) Затем настраиваем авторизацию внутренних номеров. VoIP – GW and IP to IP – Analog Gateway – Authentication .Для каждого порта указываем его внутренний номер и пароль.

После этого необходимо сохранить данные и » прожечь » в памяти устройства.Чтобы сохранить настройки, нажмите на кнопку « Submit » . После этого у вас

появиться окошко, в котором нужно кликнуть на кнопку « OK» , чтобы «прожечь» данные в памяти аппарата кликните на кнопку «Burn».

Далее у вас появится окошко,в котором нужно кликнуть на кнопку «OK » .Теперь даже если оборудование перезагрузиться настройки останутся прежними, и не придется заново все перенастраивать.

источник

Настройка шлюза AudioCodes MP-114 FXS

В данной статье рассмотрим настройку шлюза AudioCodes MP-114 FXS для работы с IP АТС Asterisk.

Вход в web-интерфейс

Подключаемся к web-интерфейсу шлюза по его IP-адресу.

По умолчанию используется IP адрес 10.1.10.10, логин: Admin и пароль: Admin.

Если пароль безвозвратно утерян и попасть на web-интерфейс не представляется возможным, можно сбросить шлюз до заводских настроек

Стоит обратить внимание, что данная операция приведёт к сбросу всех настроек

Для сброса к заводским настройкам нужно выполнить следующие пункты:• Отключаем сетевой кабель;• На задней панели есть кнопка RESET. Нажимаем её и держим, на протяжении 6-10 секунд.

Настройка шлюза

Попадаем на страничку Home Page. Здесь отображены текущие статусы линий. Также можно посмотреть настройки сети, текущую версию прошивки и тип протокола.

Развернём панель навигационного меню.

Настройка сети

Переходим на вкладку Configuration -> VoIP -> Network -> IP Interfaces Table. Вводим IP адрес, маску, основной шлюз и DNS.

Шлюз можно настроить двумя способами:

per endpoint — порты шлюза по отдельности регистрируются на АТС;

per gateway — шлюз работает с АТС по IP без регистрации.

Рассмотрим, как настроить шлюз в режиме per endpoint.

Подключение к АТС

Переходим на вкладку Configuration -> VoIP -> SIP Definitions -> Proxy & Registration. Здесь настраиваем следующие параметры:

Enable Registration — проверяем, чтобы выбрано было Enable;

Registrar IP Address — указываем IP адрес сервера Asterisk;

Registrar Transport Type — протокол передачи данных (UDP, TCP, TLS);

Subscription Mode — указываем Per Endpoint;

Registration Mode — также указываем Per Endpoint.

После внесённых настроек нажимаем кнопку Submit.

Далее переходим во вкладку Configuration -> VoIP -> SIP Definitions -> General Parameters. Здесь производятся настройки параметров, таких как:

NAT IP Address — указывается, если шлюз находится за NAT;

Fax Signaling Method — метод передачи факса (в случае его использования);

SIP Transport Type — выбираем протокол передачи данных (UDP, TCP, TLS), чуть ниже выбираем порт;

SIP Destination Port — порт назначения на АТС (по умолчанию 5060).

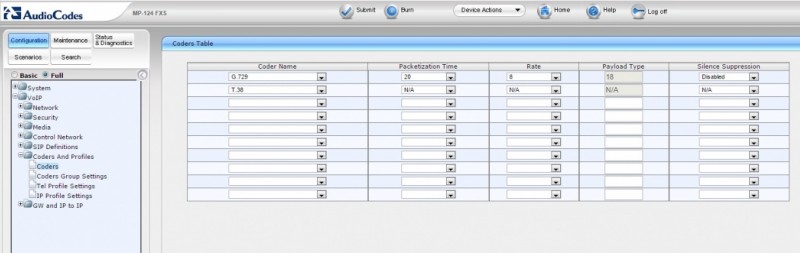

Производится на вкладке Configuration -> Coders and Profiles -> Coders.

Создание групп

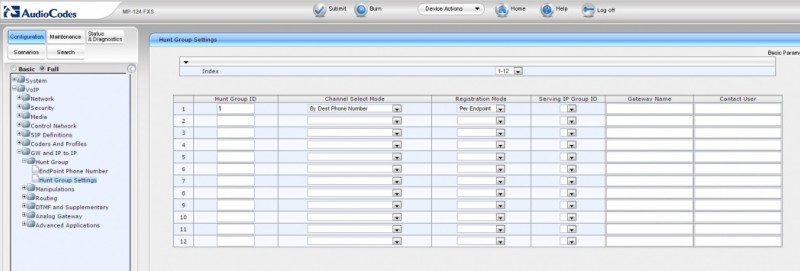

Рассмотрим, как создавать группы для портов. Переходим на вкладку VoIP -> GW and IP to IP -> Hunt Group -> Hunt Group Settings. Указываем Hunt Group ID, Channel Select Mode, Registration mode.

Объединение портов

Переходим на вкладку VoIP -> GW and IP to IP -> Hunt Group -> Endpoint Phone Number. Добавляем внутренние номера в созданные группы.

Маршрутизация вызовов

Настраивается на вкладке VoIP -> GW and IP to IP -> Routing. Tel to IP Routing предназначается для маршрутизации вызовов с аналоговых портов (исходящие), а IP to Hunt Group Routing для вызовов с IP на группу портов (входящие). Рассмотрим более подробно настройку.

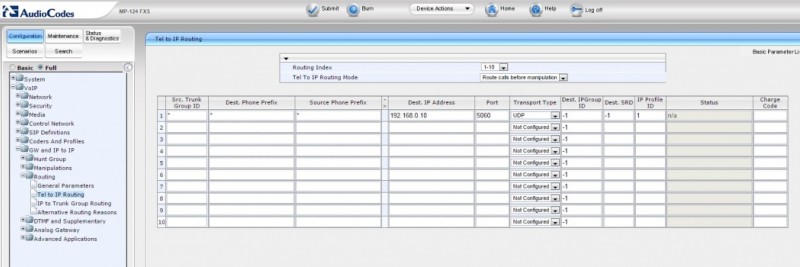

Tel to IP Routing

Src. Hunt Group ID — указываем ID группы телефонов, с которой будем осуществлять вызов;

Dest./Source Phone Prefix — префиксы номеров (в данном случае не используются, поэтому ставим «*»);

Dest IP Address/Port/Transport Type — указываем IP адрес/порт/протокол сервера Asterisk;

IP Profile ID — по умолчанию выбираем 1 (произвести настройки этого и других профилей можно во вкладке VoIP -> Coders and Profiles -> IP Profile Settings).

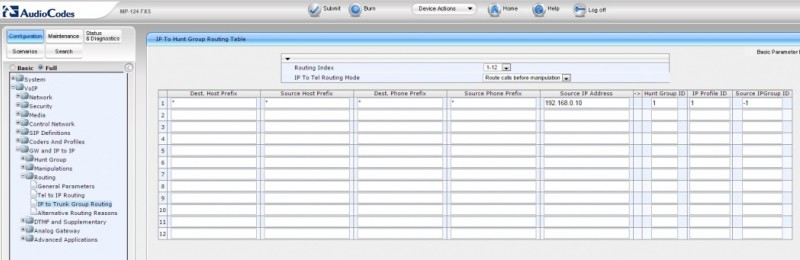

IP to Hunt Group Routing

Dest./Source Host Prefix, Dest./Source Phone Prefix — префиксы, (в нашем примере не используются, поэтому ставим «*»);

Source IP Address — указываем IP адрес сервера Asterisk;

Hunt Group ID — указываем ID группы телефонов, на которую будет поступать вызов;

IP Profile ID/Source IP Group ID — также выбираем 1;

Настройка внутренних номеров

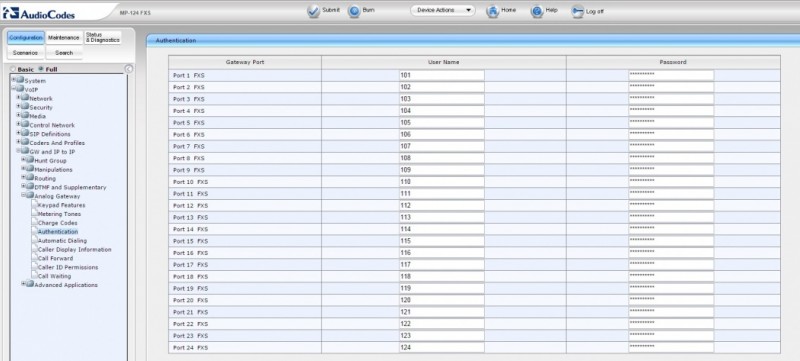

Перейдём к настройке внутренних номеров. Производится она во вкладке VoIP -> GW and IP to IP -> Analog Gateway -> Authentication. Здесь последовательно для каждого порта указываем номер и пароль, взятые с Asterisk.

Дополнительные настройки

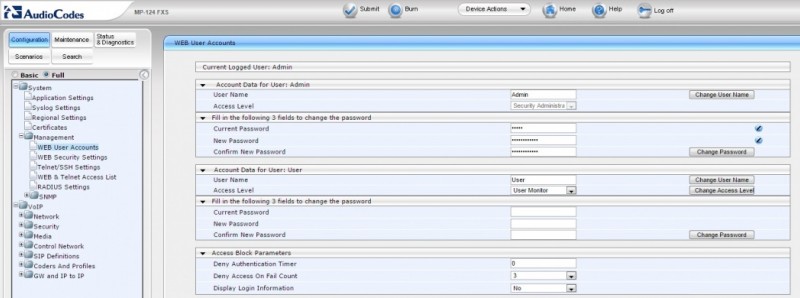

Смена имени и пароля администратора производится на вкладке: Configuration -> System -> Management -> Web User Accounts.

По умолчанию, максимальное количество цифр, в набираемом номере, равняется пяти. Необходимо увеличить это значение, чтобы была возможность звонить на мобильные и междугородние номера. Для этого переходим на вкладку VoIP -> GW and IP to IP -> DTMF and Supplementary -> DTMF & Dialing и выставляем необходимое нам значение в поле Max Digits In Phone Num.

После всех произведённых настроек нажимаем Submit, а затем Burn.

На этом настройка шлюза AudioCodes MP-114 FXS для работы с IP АТС Asterisk завершена.

источник

VOIP: audiocodes mp-124 сброс настроек на заводские

http://ag-up.com Для сброса настроек на заводские неоходимо: 1) включить питание mp-124 1a) убедить что сетевой шнурок вынут из разъема rj-45, в противном случае ничего не получится. 2) дождаться загрузки 3) скрепкой или др. тонким предметом нажать на кнопку находящуюся в углублении на лицевой панели mp-124 и подождать 6 секунд

4) дождаться загрузки mp-124 5) зайти по web-интерфейсу на http://10.1.10.10 Admin:Admin

Похожее

Есть одна проблемка, а если заводские настройки не восстанавливаются, а в консоле пишет постоянно вот это:

MP124 BootLoad Version 2.00

Mac address = 00-90-8F-25-DX-XX Local IP address = 10.1.10.10 Subnet mask = 255.255.0.0 Default gateway IP address = 0.0.0.0 TFTP server IP address = 0.0.0.0 Boot file name = INI file name = Call agent IP address = 0.0.0.0 Log server IP address = 0.0.0.0 Boot from Flash — Program area 0

————— Далее зависаем и консоль и пинги до железа не идут. Ы?

столкнулся с той же проблемой после резета пинги идут около 800 пакетов и всё что делать незнаю

воспользуйтесь утилитой BootP. скорее всего железка ожидает адрес по старому протоколу подобному DHCP

источник

Третьяков Павел

. о жизни вокруг и иногда внутри

Так вышло, что по роду деятельности мне приходится программировать офисные АТС и всякие прилегающие к ним железки.В данном случае речь пойдёт о VoIP шлюзе под названием AudioCodes MP-118 FXS/FXO.После того как один мой коллега благополучно загубил мною выстраданный конфиг, пришлось аццки напрягать мозг и восстанавливать утраченную мудрость.Суть проблемы: железяка имеет 4 FXS и 4 FXO порта. Для тех кто «первый раз» – FXS – выдаёт готовность и служит для подключения телефонного аппарата, либо порта входящих аналоговых линий АТС (CO). FXO – ждёт готовность. Служит для подключения городской линии, либо аналоговой линии от офисной АТС. Кроме всего этого богатства имеем волшебный порт Ethernet. По этому порту шлюз умеет соединяться с различными устройствами. Рекомендуются платы VoIP и различные интернетные VoIP операторы (sipnet например).

Налицо простейшая офисная АТС с VoIP (SIP), 4 портами городских линий и 4 портами внутренних линий. Близкая по конфигурации АТС обойдётся в два раза дороже, чем стоила эта штука в 2009 году.

Характерными особенностями (и собственно причиной покупки) любой офисной АТС является возможность перевести звонок на другого абонента и позвонить в город не дожидаясь освобождения «своей» линии.

Данная железка в явном виде не обладает таким неоспоримым достоинством, но заставить её работать можно. Причём довольно просто.

Вкратце принцип работы.

Для маршрутизации вызовов используются таблицы (Routing tables). В этих таблицах любой набор цифр можно отправить на нужный порт.Если, например, известно, что номера 3000-3999 принадлежат офисной АТС, которая подключена по SIP, то с чистой совестью мы можем указать железке: при наборе 3* (3 плюс любые цифры за ней) весь этот набор пуляй на 192.168.0.1 (IP платы VoIP этой АТС).

Звонки на свои собственные порты тоже нужно маршрутизировать. Правда необычно? Так вот. Если на нашем шлюзе будут номера 1000-1004, то нужно прописать 1* – > 192.168.0.2 (IP адрес шлюза).

Таким же волшебным образом прописывается выход на городские порты. Например если будет выход в город через 9, то прописываем 9* – > 192.168.0.2 (IP адрес шлюза).В свойствах Endpoint Settings прописываем для каналов 5-8 Hunt group, например 5.В Routing tables, IP -> Trunk group routing прописываем: 9* отправляется на Hunt group 5.В Manipulating tables пишем для 9* отрезать 1 цифру.Таким образом при наборе 9, она сваливается на IP шлюза, скидывается на 5 Hunt группу, отрезается первая цифра «9» и, вуаля – слышим готовность отдаваемую внешней АТС.

Если кому требуется более подробно – пишите, отвечу.
