Algorithm

Principles

WRR is presented in the following as a network scheduler. It can also be used to schedule tasks in a similar way.

A weighted round-robin network scheduler has n{\displaystyle n} input queues, q1,…,qn{\displaystyle q_{1},…,q_{n}}. To each queue qi{\displaystyle q_{i}} is associated wi{\displaystyle w_{i}}, a positive integer, called the weight. The WRR scheduler has a cyclic behavior. In each cycle, each queue qi{\displaystyle q_{i}} has wi{\displaystyle w_{i}} emissions opportunities.

The different WRR algorithms differ on the distributions of these opportunities in the cycle.

Classical WRR

In classical WRR
the scheduler cycles over the queues. When a queue qi{\displaystyle q_{i}} is selected, the scheduler will send packets, up to the emission of wi{\displaystyle w_{i}} packet or the end of queue.

Constant and variables:
    const N             // Nb of queues
    const weight  // weight of each queue
    queues        // queues
    i                   // queue index
    c                   // packet counter

Instructions:
while true do
   for i in 1 .. N do
      c:= 0
      while (not queue.empty) and (c<weight) do
         send( queue.head() )
         queue.dequeue()
         c:= c+1

Interleaved WRR

Let wmax=max{wi}{\displaystyle w_{max}=\max\{w_{i}\}}, be the maximum weight. In IWRR , each cycle is split into wmax{\displaystyle w_{max}} rounds. A queue with weight wi{\displaystyle w_{i}} can emit one packet at round r{\displaystyle r} only if r≤wi{\displaystyle r\leq w_{i}}.

Constant and variables:
    const N             // Nb of queues
    const weight  // weight of each queue
    const w_max
    queues        // queues
    i                   // queue index
    r                   // round counter

Instructions:

while true do
   for r in 1 .. w_max do
      for i in 1 .. N do
         if (not queue.empty) and (weight >= r)then
            send( queue.head() )
            queue.dequeue()

Example

Example of scheduling for CRR and IWRR

Consider a system with three queues q1,q2,q3{\displaystyle q_{1},q_{2},q_{3}} and respective weights w1=5,w2=2,w3=3{\displaystyle w_{1}=5,w_{2}=2,w_{3}=3}. Consider a situation where they are 7 packets in the first queue, A,B,C,D,E,F,G, 3 in the second queue, U,V,W and 2 in the third queue X,Y. Assume that there is no more packet arrival.

With classical WRR, in the first cycle, the scheduler first selects q1{\displaystyle q_{1}} and transmits the five packets at head of queue,A,B,C,D,E (since w1=5{\displaystyle w_{1}=5}), then it selects the second queue, q2{\displaystyle q_{2}}, and transmits the two packets at head of queue, U,V (since w2=2{\displaystyle w_{2}=2}), and last it selects the third queue, which has a weight equals to 3 but only two packets, so it transmits X,Y. Immediately after the end of transmission of Y, the second cycle starts, and F,G from q1{\displaystyle q_{1}} are transmitted, followed by W from q2{\displaystyle q_{2}}.

With interleaved WRR, the first cycle is split into 5 rounds. In the first one (r=1), one packet from each queue is sent (A,U,X), in the second round (r=2), another packet from each queue is also sent (B,V,Y), in the third round (r=3), only queues q1,q3{\displaystyle q_{1},q_{3}} are allowed to send a packet (w1>=r{\displaystyle w_{1}>=r}, w2<r{\displaystyle w_{2}<r} and w3>=r{\displaystyle w_{3}>=r}), but since q3{\displaystyle q_{3}} is empty, only C from q1{\displaystyle q_{1}} is sent, and in the fourth and fifth rounds, only D,E from q1{\displaystyle q_{1}} are sent. Then starts the second cycle, where F,W,G are sent.

Критерии планирования

Переключение контекста

Переключение контекста — это вычислительный процесс сохранения и восстановления состояния ЦП так, что выполнение может быть возобновлено с той же точки в более позднее время. Переключение контекста обычно требует значительных вычислительных ресурсов, что приводит к значительным потерям времени, памяти и затрат на планирование. Дизайн операционной системы заключается в оптимизации этих переключателей.

Пропускная способность

пропускная способность определяется как число процессов, выполненных за единицу времени. Пропускная способность будет медленной при реализации циклического планирования. Переключатель контекста и пропускная способность пропорциональны друг другу.

Время оборота

Время оборота — это сумма периодов, потраченных на ожидание попадания в память, ожидание в очереди готовности, выполнение на процессоре и ввод-вывод. Это должно быть меньше.

Время ожидания

Время ожидания — это время, которое процесс ожидал в очереди готовности. Алгоритм планирования ЦП не влияет на количество времени, в течение которого процесс выполняется или выполняет ввод-вывод; это влияет только на количество времени, которое процесс проводит в очереди ожидания.

Время отклика

Время отклика — это время, необходимое для начала отклика, а не время, необходимое для вывода отклика. Большое время отклика является недостатком в циклической архитектуре, так как приводит к снижению производительности системы.

Определение размера пользовательской базы

Хотя и легко предположить число потенциальных пользователей приложения, гораздо сложнее узнать, сколько их на самом деле. На момент декабря 1998 года домашняя страница проекта MRTG имеет около 700 посетителей и около 200 скачиваний в день. Эти числа достаточно велики для такой страницы, однако, не дают достоверной информации о том, сколько сайтов используют MRTG.
Приложения по типу MRTG, которые генерируют информацию, видимую по Web-сети, предлагают уникальный способ измерить количество пользователей по наличию заголовка-referrer в HTTP-запросах. Каждая web-страница, которая генерируется MRTG, содержит ссылку на домашнюю страницу MRTG. Когда кто-либо переходит по этой ссылке на домашнюю страницу MRTG, веб-сервер записывает информацию о referrer. С этой информацией возможно сделать достаточно точную оценку количества сайтов, использующих MRTG. Такой анализ был введен в августе 1998, используя данные с последних двух лет. Он показал заголовки referrer от около 17500 различных хостов с около 11400 сайтов второго уровня и 120 сайтов первого уровня.
Это исключает все инсталляции MRTG, где HTML-вывод был изменен и ссылка на домашнюю страницу была удалена, так, что переход по ней был бы невозможен. Однако, этот факт все еще определяет нижнюю границу количества пользователей.

Ваши обязанности

Помимо сбора участников вышивальной игры, на ваших плечах (как организатора), будет лежать ответственность за сбор полной информации и регулирование спорных вопросов по ходу игры.

То есть, вы будете должны собрать правильные почтовые адреса каждой из участниц, регулировать пересылку робинов (от кого и к кому передаются). Лучше иметь достаточно контактной информации от каждого игрока, например контактные мобильный и домашний телефоны, электронные почтовые ящики, Skype или другие виды связи. Хоть это и игра, но каждый должен чувствовать ответственность перед другими рукодельницами. На ваших плечах будет лежать ответственность за регулирование сроков выполнения вышивки. Да, единственное, на что вы не повлияете — это скорость почтовых отправлений (тут, конечно, никто не поможет).

Кроме этого, заранее оговорите со всеми участниками следующие моменты:

• используемые материалы (марка ниток);
• дополнительные возможные украшения (бисер, стразы, пайетки и так далее),
• сроки для вышивания каждого этапа (необходимо учитывать, что кто-то работает, кто-то в декрете, не все могут позволить уделять игре Round Robin целый день), обычно для одного этапа определяют две-три недели;
• допустимые размеры рисунка для каждого, лучше стараться делать равноценные условия;
• возможные ситуации при форс-мажорах (кто-то может заболеть, проблемы с доставкой);
• иные организационные моменты.

Такие вопросы требуют предварительного решения, чтобы потом не возникли конфликтные ситуации. Ведь от игры надо получать только позитивные эмоции.

Использование RRD Tool

RRD Tool существует как отдельное приложение rrdtool, которое принимает инструкции по командной строке или через конвейер. Самый предполагаемый способ доступа к RRD Tool – прямой вызов функций через Perl биндинги. Это позволяет избежать генерации нового процесса rrdtool для каждой операции и это работает даже на Windows NT (в отличие от UNIX-конвейеров).

Листинг ниже показывает как создать новую RRD с именем demo.rrd.

rrdtool create demo.rrd --step=300 DS:COUNTER:400:0:1000000 \
DS:GAUGE:600:-100:100 RRA:AVERAGE:1:1000 RRA:AVERAGE:10:2000 \
RRA:MAX:10:2000

Эта БД имеет базовый интервал обновления 300 секунд. Она принимает информацию от двух источников данных и сохраняет их в два RRA. Первый источник данных – это счетчик, который должен быть опрошен каждые 400 секунд. Его допустимые значения лежат между 0 и 1000000. Второй источник данных – индикатор с минимальным временем обновления 600 секунд. Его выходные значения должны быть от -100 до 100. Все значения, не укладывающиеся в лимит для конкретного источника данных, будет записаны как unknown.
Данные хранятся в трех RRA. В первой хранится последние 1000 значений в 300-секундном интервале. Второй RRA хранит 2000 значений в 3000-секундном интервале, строя среднее арифметической из 10 базовых интервалов. Наконец, третий RRA имеет те же свойства, что и второй, за исключением того, что в нем хранится максимум 300-секундных значений взятых за последний 10 базовых интервалов.
Сохранение данных в RRD очень выполняется просто:

rrdtool update demo.rtd DATA:1994982:U

Это обновляет RRD с данными с первого источника данных 1994982 и значение unknown со второго источника данных. Время для обновления берется текущее. Если требуется время может быть указано с помощью опции —time.
После заполнения RRD данными, RRD Tool может быть использован для генерации визуального представления собранных данных, например, следующим образом:

rrdtool graph demo.gif --start=-86400 --title="LISA Demo Graph" \
--vertical-label=’Degree Fahrenheit’ DEF:celsius=demo.rrd:1:AVERAGE \
"CDEF:fahrenheit=celsius,9,*,5,/,32,+" \
 AREA:fahrenheit#ff0000:"Temperature in Room J97" \
 GPRINT:fahrenheit:AVERAGE:"Average for the last 24h %2.1fF"

Результат, создаваемый этой командой, показан на рис. 7 ниже.

Здесь показаны данные о температуре за последние 24 часа (86400 секунд). Данные выражены в градусах Фаренгейта и получаются из градусов Цельсия используя RPN math, как показано в командной строке с CDEF.

Algorithm[edit]

Principlesedit

WRR is presented in the following as a network scheduler. It can also be used to schedule tasks in a similar way.

A weighted round-robin network scheduler has n{\displaystyle n} input queues, q1,…,qn{\displaystyle q_{1},…,q_{n}}. To each queue qi{\displaystyle q_{i}} is associated wi{\displaystyle w_{i}}, a positive integer, called the weight. The WRR scheduler has a cyclic behavior. In each cycle, each queue qi{\displaystyle q_{i}} has wi{\displaystyle w_{i}} emissions opportunities.

The different WRR algorithms differ on the distributions of these opportunities in the cycle.

Classical WRRedit

In classical WRR the scheduler cycles over the queues. When a queue qi{\displaystyle q_{i}} is selected, the scheduler will send packets, up to the emission of wi{\displaystyle w_{i}} packet or the end of queue.

Constant and variables:      const N             // Nb of queues      const weight  // weight of each queue     queues        // queues     i                   // queue index     c                   // packet counter      Instructions: while true do     for i in 1 .. N do       c:= 0       while (not queue.empty) and (c<weight) do          send( queue.head() )          queue.dequeue()          c:= c+1

Interleaved WRRedit

Let wmax=max{wi}{\displaystyle w_{max}=\max\{w_{i}\}}, be the maximum weight. In IWRR , each cycle is split into wmax{\displaystyle w_{max}} rounds. A queue with weight wi{\displaystyle w_{i}} can emit one packet at round r{\displaystyle r} only if r≤wi{\displaystyle r\leq w_{i}}.

Constant and variables:      const N             // Nb of queues      const weight  // weight of each queue     const w_max     queues        // queues     i                   // queue index     r                   // round counter      Instructions:

while true do    for r in 1 .. w_max do        for i in 1 .. N do          if (not queue.empty) and (weight >= r)then             send( queue.head() )             queue.dequeue()

Exampleedit

Example of scheduling for CRR and IWRR

Consider a system with three queues q1,q2,q3{\displaystyle q_{1},q_{2},q_{3}} and respective weights w1=5,w2=2,w3=3{\displaystyle w_{1}=5,w_{2}=2,w_{3}=3}. Consider a situation where they are 7 packets in the first queue, A,B,C,D,E,F,G, 3 in the second queue, U,V,W and 2 in the third queue X,Y. Assume that there is no more packet arrival.

With classical WRR, in the first cycle, the scheduler first selects q1{\displaystyle q_{1}} and transmits the five packets at head of queue,A,B,C,D,E (since w1=5{\displaystyle w_{1}=5}), then it selects the second queue, q2{\displaystyle q_{2}}, and transmits the two packets at head of queue, U,V (since w2=2{\displaystyle w_{2}=2}), and last it selects the third queue, which has a weight equals to 3 but only two packets, so it transmits X,Y. Immediately after the end of transmission of Y, the second cycle starts, and F,G from q1{\displaystyle q_{1}} are transmitted, followed by W from q2{\displaystyle q_{2}}.

With interleaved WRR, the first cycle is split into 5 rounds. In the first one (r=1), one packet from each queue is sent (A,U,X), in the second round (r=2), another packet from each queue is also sent (B,V,Y), in the third round (r=3), only queues q1,q3{\displaystyle q_{1},q_{3}} are allowed to send a packet (w1>=r{\displaystyle w_{1}>=r}, w2<r{\displaystyle w_{2}<r} and w3>=r{\displaystyle w_{3}>=r}), but since q3{\displaystyle q_{3}} is empty, only C from q1{\displaystyle q_{1}} is sent, and in the fourth and fifth rounds, only D,E from q1{\displaystyle q_{1}} are sent. Then starts the second cycle, where F,W,G are sent.

Characteristics of Round-Robin Scheduling

Here are the important characteristics of Round-Robin Scheduling:

• Round robin is a pre-emptive algorithm
• The CPU is shifted to the next process after fixed interval time, which is called time quantum/time slice.
• The process that is preempted is added to the end of the queue.
• Round robin is a hybrid model which is clock-driven
• Time slice should be minimum, which is assigned for a specific task that needs to be processed. However, it may differ OS to OS.
• It is a real time algorithm which responds to the event within a specific time limit.
• Round robin is one of the oldest, fairest, and easiest algorithm.
• Widely used scheduling method in traditional OS.

Performances: fairness, complexity

Like other GPS-like scheduling algorithm, the choice of the weights is left to the network administrator.

Like WFQ, DRR offers a minimal rate to each flow whatever the size of the packets is. In weighted round robin scheduling, the fraction of bandwidth used depend on the packet’s sizes.

Compared with WFQ scheduler that has complexity of O(log(n)) (n is the number of active flows/queues), the complexity of DRR is O(1), if the quantum Qi{\displaystyle Q_{i}} is larger than the maximum packet size of this flow. Nevertheless, this efficiency has a cost: the latency, i.e. the distance to the ideal GPS, is larger in DRR than in WFQ.

Round Robin scheduling: Odd number of teams.

Let N = number of teams in the tournament. There will be N rounds (since each team will play every other team once, and will be idle for exactly one round ).

Let us work out the schedule for 7 teams, numbering the teams from 1 to 7. Draw a regular N-gon (heptagon for 7 teams). Each vertex represents one team.

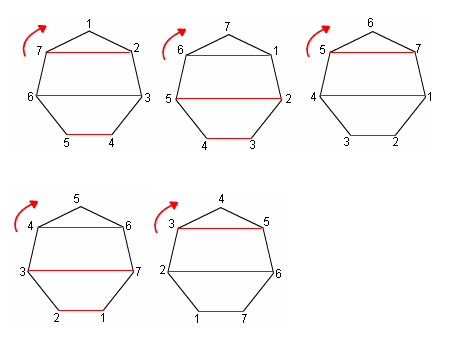

Draw horizontal stripes as shown below. The vertex that has been left out gives the idle team. Each segment represents teams playing each other in the first round.

So (7, 6), (1, 5) and (2, 4) play in the first round.

Rotate the polygon 1/Nth of a circle (i.e. one vertex point.) The new segments represent the pairings for round two.

Continue rotating the polygon until it returns to its original position.

One more rotation will bring the polygon back to its original position. Therefore, the schedule could look like this:

Why does this work?

The restriction that no vertex has more than one segment drawn to/from it ensures that no team is scheduled for more than one game in each round.

Restricting ourselves to horizontal stripes ensures that no segment is a rotation or reflection of another segment. This means that no pairing will be repeated in a future round.

Notice that in the case where N (no. of teams) was odd, by having only one idle team in each round, the tournament can be completed in the minimum number of rounds.
