Шаг 3: Привязка добавочных номеров 3CX к портам шлюза
[править] Настройка FXO-порта на компьютере с Астериском
Принцип работы
- Осуществление звонков
Обзор популярных моделей SIP-шлюзов
Подготовка шлюза Patton FXS
Поддерживаемые модели: Patton SmartNode SN4112 / SN4114 FXS
Шаг 2: Параметры FXS портов
FXS, FXO и VoIP
Шаг 4: Автонастройка шлюза
Принцип работы
- Осуществление звонков

Шаг 3: Привязка добавочных номеров 3CX к портам шлюза

В разделе настройки устройства “FXS/Dect” перейдите на вкладку “Extension” и выберите, какие добавочные номера 3CX будут закреплены за FXS портами этого шлюза.

Добавочные номера 3CX привязываются к FXS портам шлюза последовательно. На скриншоте выше, к первому FXS порту шлюза будет привязан добавочный номер 001, ко второму — 002 и т. д

После конфигурирования портов нажмите “OK” для сохранения настроек.Внимание: В случае подключения факс-аппарата используйте добавочный номер факса (“Fax Extension”) в 3CX, а не обычный добавочный номер (см. Шаг 5 для дополнительной информации)

[править] Настройка FXO-порта на компьютере с Астериском

Абонентский voip-шлюз tau-24.ip

Ниже приводится пример настройки и использования FXO-платы в сочетании
с программной АТС Астериск.

…

Проверте, что устройство видится:

%# lspci
...
03:00.0 Ethernet controller: Digium, Inc. Device 8005 (rev 11)

Установите исходники zaptel:

%# apt-get install zaptel zaptel-source

Собрать модуль zaptel:

%# m-a a-i zaptel

Конфигурация модуля zaptel /etc/zaptel.conf:

loadzone=no
defaultzone=no
fxoks=1-4

Если при загрузке модуля возникает следующая ошибка,
возможно, вы перепутали FXO и FXS (fxoks и fxsks; помните, что тут
указывается не название платы, а с кем она должна работать;
то есть для FXO-плат указывается fxoks, а для FXS-плат fxsks).

Zaptel telephony kernel driver: ZT_CHANCONFIG failed on channel 1: Invalid argument (22)
Did you forget that FXS interfaces are configured with FXO signalling
and that FXO interfaces use FXS signalling?

#ztcfg -vvv

Zaptel Version: 1.4.11
Echo Canceller: MG2
Configuration
======================
Channel map:
Channel 01: FXS Kewlstart (Default) (Slaves: 01)
Channel 02: FXS Kewlstart (Default) (Slaves: 02)
Channel 03: FXS Kewlstart (Default) (Slaves: 03)
Channel 04: FXS Kewlstart (Default) (Slaves: 04)
Channel 05: FXO Kewlstart (Default) (Slaves: 05)
Channel 06: FXS Kewlstart (Default) (Slaves: 06)
Channel 07: FXS Kewlstart (Default) (Slaves: 07)
Channel 08: FXS Kewlstart (Default) (Slaves: 08)

Если драйвер настроен верно, команда ztscan должна показать информацию о плате:

#ztscan


active=yes
alarms=OK
description=Wildcard TDM800P Board 1
name=WCTDM/0
manufacturer=Digium
devicetype=Wildcard TDM800P
location=PCI Bus 03 Slot 02
basechan=1
totchans=8
irq=21
type=analog
port=1,none
port=2,none
port=3,none
port=4,none
port=5,FXS
port=6,FXO
port=7,none
port=8,none

Обратите внимание, что в выводе ztscan порты FXS называются FXS,
а FXO — FXO. В остальных местах наоборот (FXS называются FXO, а FXO — FXS).. Конфигурация Астериск /etc/asterisk/zapata.conf:

Конфигурация Астериск /etc/asterisk/zapata.conf:


context=default
switchtype=national
rxwink=300
usecallerid=yes
hidecallerid=no
callwaiting=yes
usecallingpres=yes
callwaitingcallerid=yes
threewaycalling=yes
transfer=yes
canpark=yes
cancallforward=yes
callreturn=yes
echocancel=yes
echocancelwhenbridged=yes
relaxdtmf=yes
rxgain=0.0
txgain=0.0
callgroup=1
pickupgroup=1

immediate=no

signalling=fxo_ks
group=1
context=demo1
callerid="Luna Luna"<111>
channel=>5

Изменения в диалплане.
Звонки на 111 должны отправляться через порт FXS:

exten => 111,1,Dial(ZAP/G1/${EXTEN},60)
exten => 111,n,Hangup

Если позвонить через порт FXS не удаётся,
потому что номер просто не набирается,
можно попробовать сделать не такой строгой
проверку DTMF, для этого в конфигурационный
файл zapata.conf добавить параметр
relazdtmf=yes:

#vi /etc/asterisk/zapata.conf
--- /tmp/l3-saved-3315.19274.20268	2009-11-28 20:19:08.000000000 +0200
+++ /etc/asterisk/zapata.conf	2009-11-28 20:19:27.000000000 +0200
@@ -391,7 +391,7 @@
 ; detection parameters.  Relaxing them may make the DTMF detector more likely
 ; to have "talkoff" where DTMF is detected when it shouldn't be.
 ;
-;relaxdtmf=yes
+relaxdtmf=yes
 ;
 ; You may also set the default receive and transmit gains (in dB)
 ;

Принцип работы

Транковый шлюз smg-2

Оборудование FXO обеспечивает:

занятие и освобождение телефонной линии (как правило при поднятии трубки аппарата и возврате её на исходное положение)
набор номера соответствующими тональными сигналами в телефонную линию (на порт FXS)
определение вызывного сигнала, приходящего от АТС (т.е. с порта FXS).

Осуществление звонков

Исходящий звонок:

Абонент поднимает трубку на телефонном аппарате (устройство FXO). Порт FXS определяет, что трубка поднята, линия считается занятой.
Набирается телефонный номер, который в виде двухтональных многочастотных сигналов (DTMF) передается на порт FXS.

Входящий звонок:

Порт FXS принимает звонок, затем посылает сигнал вызова с необходимым напряжением на соединенное с ним устройство FXO.
Вызываемый телефонный аппарат (FXO) звонит, оповещая о входящем вызове.
После поднятия трубки абоненты могут говорить.

Окончание звонка — обычно порт FXS заканчивает соединение по сигналу соединенного с ним устройства FXO.

Обзор популярных моделей SIP-шлюзов

Eltex tau 16 ip

Мы уже разобрались в основных возможностях голосовых VOIP-шлюзов. Осталось разобраться в наиболее популярных моделях и их основных возможностях.

VOIP-шлюз D-Link DVG-7111S

Этот голосовой шлюз обладает неплохим функционалом и доступной ценой. Его можно подключить к офисной АТС для организации недорогого межгорода. Также, на борту присутствуют разъем для подключения одного телефонного аппарата и разъемы для подключения к интернету и компьютеру/роутеру. Главное достоинство – минимальные размеры. Устройство пригодится для малых офисов или для домашнего использования.

VOIP-шлюз D-Link DVG-N5402GF/A1A

Данный VOIP-шлюз представляет собой многофункциональное устройство. Оно совмещает в себе голосовой шлюз и маршрутизатор. Устройство позволяет подключать компьютеры и целые локальные сети к интернету, обеспечивать доступ к сети для беспроводных устройств через Wi-Fi. Предусмотрены два порта для подключения телефонных аппаратов, а в некоторых модификациях присутствует USB-порт для подключения внешних устройств и обновления встроенного ПО. Для увеличения радиуса действия беспроводной сети предусмотрены две внешние антенны.

VOIP-шлюз Grandstream GXW-4108 (FXO)

Если нужно организовать телефонную связь в небольшом офисе, необходимо купить VOIP-шлюз Grandstream GXW-4108 (FXO). Это устройство оснащено восемью FXO-портами для подключения аналоговых телефонных аппаратов и двумя портами WAN/LAN для подключения к интернету. Устройство ориентировано на работу с виртуальными АТС и позволяет подключать до восьми телефонных номеров, распределяемых на отдельные FXO-порты. Также, имеется возможность подключения компьютера. Этот VOIP-шлюз станет идеальным решением для организации офисной телефонии.

VOIP-шлюз CISCO SPA112-XU

Голосовые шлюзы CISCO отличаются высочайшей стабильностью работы и безотказностью. В списке лидеров мы видим шлюз CISCO SPA112-XU. Устройство обладает минимальными размерами и рассчитано на малые офисы и домашнее использование. К нему подключаются сразу два аналоговых телефонных аппарата. Также, допускается возможность подключения факсимильных аппаратов для передачи факсов. Шлюз характеризуется легкостью в настройке, которая осуществляется через web-интерфейс.

Подготовка шлюза Patton FXS

Для определения IP адреса шлюза следуйте руководству “Использование утилиты Patton Discovery Tool”

После подключения к устройству скачайте и обновите микропрограммное обеспечение (прошивку) шлюза.Внимание: 3CX содержит готовые шаблоны для подключения VoIP шлюзов Patton с микропрограммным обеспечением (прошивкой) версии не ниже SmartWare 6.X. Устройства и прошивка Trinity в данный момент не поддерживается

Обновление прошивки шлюза:

Определив IP адрес шлюза, подключитесь к его веб интерфейсу.
Учетные данные для подключения: имя пользователя administrator, пароль пустой).
Перейдите в раздел “Import/Export” на вкладку “Import Firmware”. В секции “Download Firmware” выберите загруженный ранее .zip файл и нажмите “Import”.

После загрузки прошивки в шлюз нажмите “Reload”. Прошивка начнет устанавливаться.

Обновление занимает несколько минут. В это время не выключайте питание и не перегружайте шлюз.

Поддерживаемые модели: Patton SmartNode SN4112 / SN4114 FXS

FXS шлюзы используются для подключения к серверу 3CX аналоговых телефонов и факс-аппаратов. Аналоговые устройства будут работать как обычные IP телефоны, однако им будут недоступны некоторые дополнительные возможности VoIP технологии.

Внимание:

Устройства и прошивка Trinity на поддерживается

В данном руководстве рассматривается шлюзы с ТфОП интерфейсом FXS (порты для подключения внутренних аналоговых телефонов и факсов). Если вы подключаете линию по другой технологии, обратитесь к следующим руководствам:

ISDN E1/T1/S2M, см. руководство Patton ISDN E1/T1
ISDN BRI, см. руководство:Patton ISDN BRI
Analog FXO, см. руководство: Patton Analog FXO

Шаг 2: Параметры FXS портов

Укажите специфические параметры шлюза и телефонных портов:

Provisioning Method: Выберите “Local LAN или “3CX SBC” в зависимости от вашей конфигурации.

Внимание! Если выбран 3CX SBC, укажите статический локальный IP-адрес сервера SBC, установленного в подключаемой точке.

Gateway IP address: Укажите IP-адрес FXS шлюза Patton. Если в сети используется сервер DHCP, зарезервируйте для шлюза статический IP-адрес.
Gateway SIP Port: укажите 5060
Subnet Mask: укажите маску подсети (если топология вашей сети предусматривает установку шлюза (маршрута) по умолчанию, ознакомьтесь с этим руководством, чтобы задать маршрут по умолчанию для устройств Patton).
FAX Transmission Mode: Укажите, как шлюз должен обрабатывать факс-вызовы. Если ваш SIP оператор поддерживает протокол передачи факсов T.38, либо для внешних линий используется шлюз Patton FXO или ISDN с включенной поддержкой T.38, выберите значение “FAX in T.38 (Preferred)”. Если ваш SIP провайдер или шлюз не поддерживают T.38, выберите “Fax in Audio”. В режиме поддержки протокола T.38 шлюз будет принудительно переключаться на этот протокол после получения сигнала факса.
Tone Set: установите тональную сигнализацию, соответствующую вашей стране. Если страна не указана, узнайте эти параметры у вашего телекоммуникационного оператора.

FXS, FXO и VoIP

Термины FXS и FXO встречаются, когда принимается решение о покупке оборудования, позволяющего подключать аналоговые телефонные линии к телефонной системе VoIP или традиционных аналоговых мини-АТС к поставщику услуг VoIP или связывать такое оборудование по каналам Интернет.

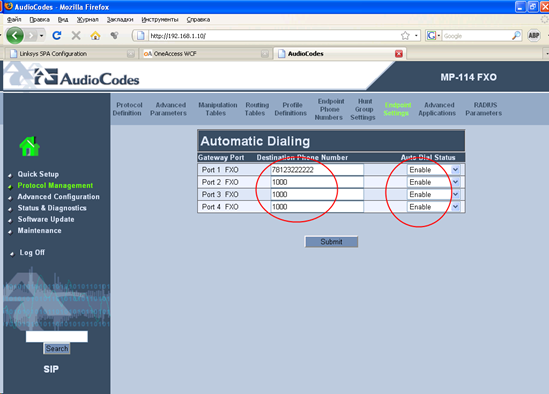

Шлюз FXO

Для подключения аналоговых телефонных линий к IP мини-АТС необходим шлюз FXO. Это позволяет подключить порт FXS оператора аналоговой телефонной связи (телефонная розетка на стене) или локальный порт аналоговой миниАТС (выход на телефонный аппарат) к порту FXO, имеющемуся на шлюзе.

Шлюз FXS

Шлюз FXS используется для подключения одного или более портов FXO на традиционных аналоговых мини-АТС к VoIP мини-АТС в локальной сети офиса или к провайдеру VoIP в сети Интернет.

Адаптер FXS или адаптер ATA

Адаптер FXS используется для соединения аналогового телефона или факса с VoIP мини-АТС или провайдером VoIP услуг. Для этого необходимо подключить порт FXO на телефонном/факс-аппарате к адаптеру.

Шаг 4: Автонастройка шлюза

Откройте веб интерфейс управления шлюза.
Параметры авторизации по умолчанию: имя пользователя administrator,пароль пустой.
Перейдите в раздел “Import Configuration” (если IP адрес шлюза 192.168.9.163, ссылка будет такой http://192.168.9.163/imp-cfg.html).
Загрузите скачанную ранее конфигурацию в шлюз, нажав кнопку “Choose File”, а затем “Import”.

Для применения конфигурации перезагрузите устройство. Подключенные к портам шлюза добавочные номера 3CX появятся в разделе “Phones”. Однако добавочные факс-номера будут видны в разделе “System Extensions”. В этот раздел можно перейти из главного экрана “Dashboard”.
