Виды и назначение патч кордов

Разница с обычным кабелем

Внимание! Разница между тем, что мы называем просто «кабель» и патч кордом состоит в том, что первое всегда закрепляется неподвижно, а второе – наоборот. Более того, на PC всегда оказывается механическая нагрузка из-за движения. . Обычный кабель для подключения устройств для интернета делается достаточно просто

Если взять пример того же RJ45 для подключения интернета (используется витая пара), то делается следующее:

Обычный кабель для подключения устройств для интернета делается достаточно просто. Если взять пример того же RJ45 для подключения интернета (используется витая пара), то делается следующее:

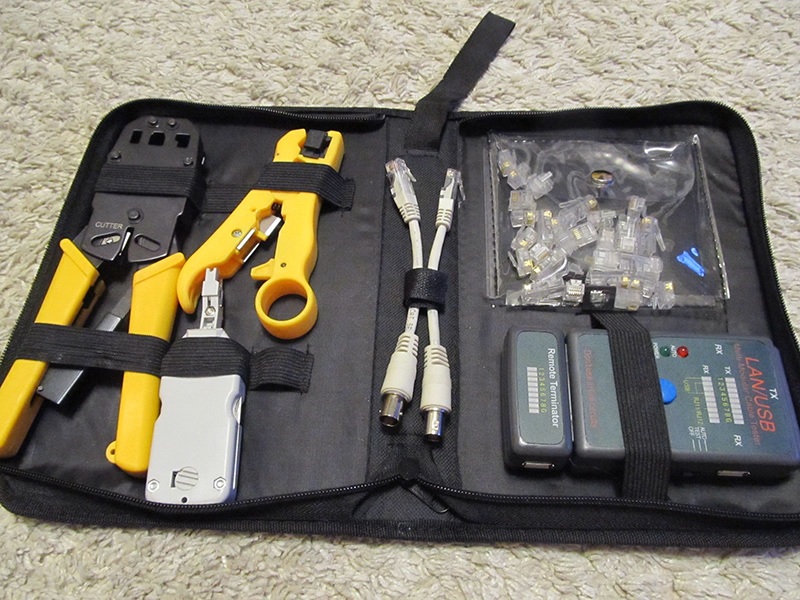

  • берется кримпер и отрезается часть изоляции, длина которой зависит от величины наконечника;
  • отрезается нитка;
  • 4 пары скрученных маленьких проводков зажимаются в наконечнике.

Единственное, что нужно знать в этом случае, это схемы подключения, то есть то, каким образом нужно вставить те маленькие проводки в наконечник.

На видео ниже наглядно показано, как это делается.

Собственно, то же самое делается на заводе, только не с помощью рук и кримпера, а с помощью специальных приборов и устройств.

Но у заводского варианта есть множество преимуществ перед самодельным. Заключаются они в следующем:

1Специалисты проверяют каждое изделие на соответствие стандартам качества. В этих стандартах содержатся все вышеперечисленные характеристики, то есть длина, коэффициенты, нагрузка и так далее. В домашних условиях выполнить такие проверки просто невозможно.

2Процесс производства также должен соответствовать определенным стандартам. Малейшая ошибка, которую легко допустить в домашних условиях, может испортить все изделие. К примеру, неверная разводка жил значительно снизит характеристики, а в некоторых случаях и вовсе не даст кабелю выполнить свою функцию.

3Пройти сертификацию сетевого оборудования с самодельными соединительными проводами будет невозможно. Конечно, это больше относится к Европе и США, но и у нас зачастую комиссии оценивают то, какие соединения и приспособления используются в компьютерных сетях и других сферах применения патч кордов.

Рис. 2. Тестирование соединительных проводов на заводе

В обычных магазинах они будут стоить не намного дороже. Тем более, что подобные изделия имеют широкие сферы применения.

Рис. 3. Покупка на Aliexpress

Определение

Вообще, данный термин относится к разделу жаргонных. Произошел он от английского словосочетания «patching cord», которое переводится как «соединительный шнур».

Собственно, рассматриваемый нами термин и стоит понимать как соединительный или коммутационный шнур, провод или кабель (электрический или оптоволоконный).

На концах этого нехитрого приспособления находятся коннекторы или, как их еще называют, штекеры, наконечники для подключения в те или иные разъемы.

Фактически, этим словосочетанием можно охарактеризовать любой шнур, который служит для коммутации, соединения или переключения. Но чаще всего его используют в компьютерных сетях. Классический пример – кабель с наконечниками RJ45, который используется для подключения интернета к компьютеру или роутеру.

Рис. 1. Соединительный кабель RJ45

Основные характеристики:

максимальная длина – 5 метров согласно стандарту ANSI EIA TIA 568B.1 (исключением являются шнуры в открытых офисах, которые регулируются стандартом TSB-75);
оболочка всегда из поливинихлорида, то есть PVC;
специалисты учитывают коэффициенты затухания и коэффициент хроматической дисперсии;
учитывается также толщина оболочки (в большинстве случаев не более 0,9 мм);
в работе также берется во внимание номинальная масса и диаметр (всегда 24 AWG);
в различных ГОСТах и стандартах указывается допустимый радиус изгиба, а также усилие и стойкость (к температурным нагрузкам – обычно должен выдерживать от -10oC до +50 o C, ударам, кручениям и тому подобным явлениям).

Также при изготовлении учитываются требования TIA/EIA 568-B.

Практически все эти характеристики напрямую связаны с видом кабеля, который используется в том или ином случае. Это не относится к длине, которая жестко регламентируется двумя стандартами.

Важно! Основной отличительной чертой «patching cord» является его изготовление на заводе. Конечно, если взять обычный кабель и прикрепить к нему наконечники определенного вида, то он вполне сможет служить для подключения тех или иных устройств

Но все же лучше использовать заводской вариант

Конечно, если взять обычный кабель и прикрепить к нему наконечники определенного вида, то он вполне сможет служить для подключения тех или иных устройств. Но все же лучше использовать заводской вариант.

Почему?

Сейчас разберемся!

Основные характеристики

Такие кабели классифицируются по типу витой пары, по категории, по схемам подключения, по коннекторам, длине, массе и другим параметрам. Рассмотрим основные классификации.

Тип витой пара

По виду витой пары патчкорды бывают: UTP, FTP, SFTP, STP, USTP, FSTP:

  • UTP (Unshielded twisted pair) отличается от FTP (Foiled twisted pair) тем, что у UTP нет экранирования, а FTP – экранирован общей защитой от помех.
  • В SFTP (Screened Foiled twisted pair) или SSTP экранируется фольгой каждая жила и добавлен один общий экран. Она защищает от электрических помех, и помех между самими парами.
  • STP (Shielded twisted pair) экранирован сеткой, кроме этого защищена каждая пара.
  • U/STP (Unshielded Screened twisted pair) – аналогичен STP, но не имеет общего экрана.
  • SFTP или SF/UTP (Screened Foiled Unshielded twisted pair) – двойной уровень общей защиты, фольга и медная сетка разделенные дренажным проводом.

Для примера, на фото ниже можно увидеть, как выглядит патч корд UTP 5e:

Категории

Также есть отличия патч-кордов по категориям.

Например, первая использовалась на старых модемах и телефонах. В ней находится 1 пара медных жил. Не рекомендуется использовать для современных компьютерных сетей.

Вторая состоит из двух пар и применяется в старинных терминалах. Скорость передачи данных по кабелю такой категории 4 мб\с. Ныне не используется.

Третья. Этот кабель уже имеет четыре пары. Поддерживает передачу данных до ста мегабит в секунду. Используется в телефонных линиях. Длина не должна составлять более 100 метров.

Категория номер четыре. Этот кабель состоит из четырех скрученных пар. В современном мире не используется. Передача информации была на скорости до 6 мб\с. по одной паре.

Категория номер пять. Эта категория и следующая 5 е применяется в современных сетях. Это провод из четырех пар медных жил, каждая из которых скручена. Передача информации на скорости до 100 Мб/с при использовании двух пар, и до 1000 мегабит в секунду при использовании четырех. Используется для укладки современных телефонных линий, интернет-сетей. Особые отличия – малая толщина, высокая пропускная способность.

И последняя – это шестая. Кабель также состоит из четырех проводов скрученных попарно. Скорость передачи от 1000 мб\с до 10 гб\с. Расстояние между маршрутизаторами или компьютерами не должно превышать 100 метров.

Недавно появилась 7 категория – она отличается типом FTP и скоростью в 10 Гб/с.

Схема подключения

По схеме подключения коммутационный шнур делится на два вида. Прямой и перекрестный (кросс). Прямое соединение включает в себя одинаковую схему обжима с обоих сторон. У кроссового, на одном конце схема отличается.

Обычный вариант (прямой):

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый

Кроссовый обжим:

  1. Бело-зеленый
  2. Зелёный
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый.

При прямом обжим должен происходить по одному из вариантов с двух сторон

По сути, при прямой схеме не важно, в какой последовательности будут идти жилы, главное, чтобы они были симметричны с обоих сторон

Перекрестный употребляется при соединении компьютер-компьютер. Здесь с одной стороны patch cord обжимается одним из вариантов, а с другой стороны — другим. На данный момент надобность в перекрестном обжиме пропала. Так как устройства автоматически определяют способ обжима и переключаются на работу с ним.

Другие параметры

Различаются коммутационные шнуры еще по параметрам коннекторов, с помощью которых происходит соединение. Коннекторы для патч-кордов используются типа RG45 для интернета и RG 11 для телефонной линии.

Для пары существует специальная цветовая разметка. Один кабель белый с полосой, другой цветной. Об этом говорили выше.

Для наружных работ используется в черной обмотке экранированный провод. Для внутренних работ – чаще всего серый (иногда желтый или зеленый).

Почему лучше заводской патч-корд?

Изготовление патч-корда своими руками совсем несложное занятие, да и себестоимость его будет в разы меньше чем заводского. Странно. Неправда ли? Почему же заводские патч-корды изготовляемые миллионами стоят на порядок выше самодельного патч-корда?

Разница заключается в том, что производитель тестирует на соответствие определенным параметрам каждый патч-корд и по результатам проверки забраковывает часть своей продукции. Покупая заводской патч-корд, клиент платит за уверенность в безупречном функционировании СКС.

Фото: производство патч кордов

В СКС главные места потери ее параметров — это места соединений. А каждый патч-корд влияет сразу на два соединения. Неправильная разводка жил провода может испортить характеристики целой сети. Возможно при некачественной обжимке возникновение наводки в ней. Ведь восемь расплетенных проводов витой пары выступают в качестве параллельных антенн, в результате чего каждая пара создает свои помехи и получает помехи соседних пар.

Конечно, случаются форс-мажорные ситуации, когда необходимо в кратчайшие сроки подключить новое устройство к локальной сети, либо заменить поврежденный кабель. Единственным выходом из данных ситуаций будет изготовление временного патч-корда своими руками.

Фото: патч корд своими руками

Но ни в коем случае не рекомендуется использовать самодельный кабель для соединения активного сетевого и серверного оборудования. Глупо расходовать огромные средства на сертификацию СКС и экономить на мелочах.

Исходя из этого, необходимо делать выбор в пользу заводских патч-кордов

Причем, очень важно тщательно изучить всех производителей данной продукции и выбрать производителя с наилучшим качеством

А одно из главных качеств СКС именно надежность.
